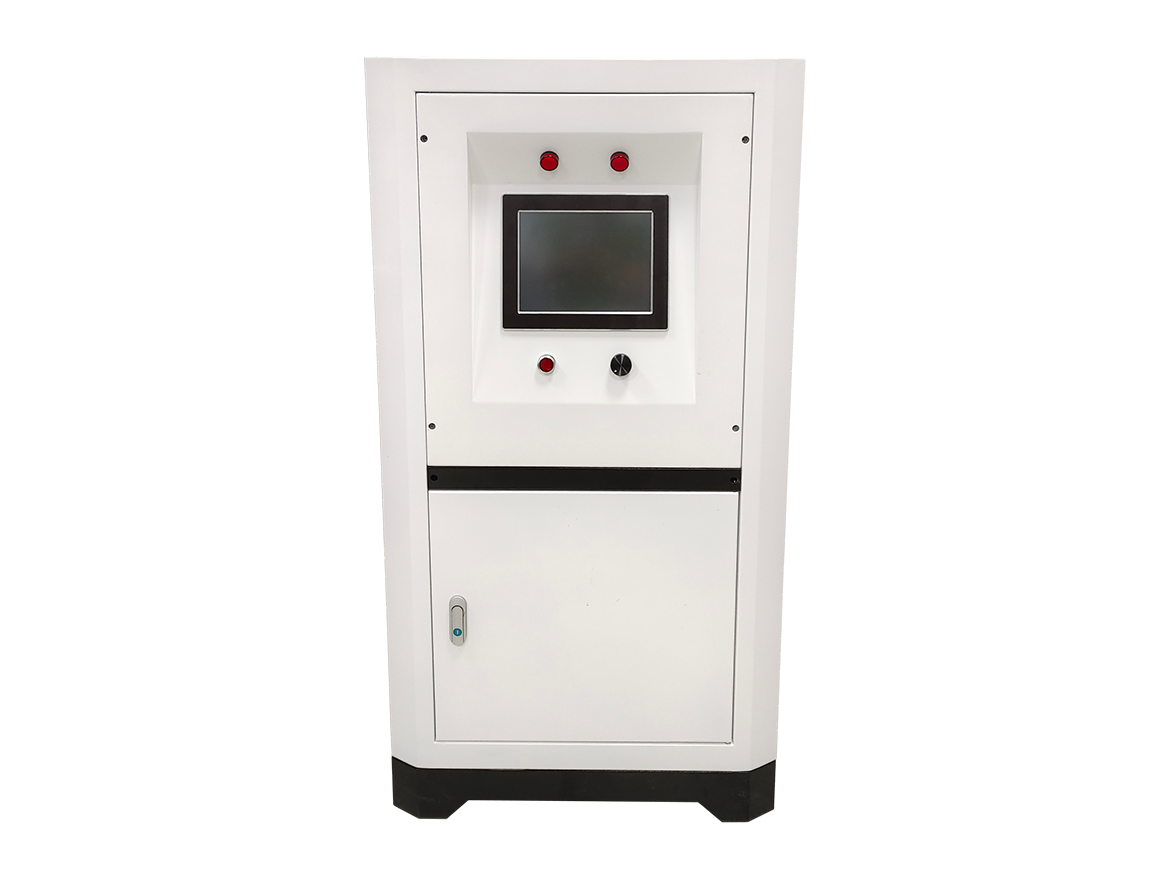

JZ-JXDC01智能充电机

JZ-JXDC01智能充电机

一、产品概述

JZ-JXDC01智能充电机预置多种充电模式，用户可选择智能充电（智能多段式，在智能恒流、恒压、涓流的多阶段充电基础上，根据充电过程中的实时数据，动态调整充电参数）、脉冲充电、智能维护（在线浮充）、恒压充电、恒流充电、初充电等多种模式，一键启动后可以全自动工作，特别适用于无人值守的充电场合。

产品操作界面人性化，充电模块采用智能高频开关电源模块, 控制采用远程自动控制技术，可使蓄电池维护动作集中化、智能化，可以较大提升蓄电池维护水平，降低蓄电池维护工作对人员技能的要求，保障蓄电池充电工作的安全可靠，减少蓄电池日常维护工作量，提高蓄电池寿命。

二、功能介绍

1.远程软件控制功能

该设备具有独立的嵌入式操作软件，可在本地进行充电操作，并在本地进行数据存储。同时设备具备开放的通讯接口协议，可通过管理软件进行远程控制。可方便接入智慧充电间管理系统通过PC机进行统一管理。

2.充电功能

充电机预置智能多段式充电、脉冲充电、智能精细化充电、恒压充电、恒流充电、初充电等多种充电模式。

智能多段式充电：内置充电算法，在激活充电、智能恒流、恒压、涓流四段式充电的基础上，根据充电过程中充电实时监测数据，智能调整充电参数，确保充电质量。

脉冲式充电：脉冲充电采用间歇脉冲充电法充电。输入电池标称电压、标称容量即可自动生成脉冲充电参数，并按既定模式开始充电。

智能精细化充电：具有串联充电均衡功能，可实现串联电池的单体均衡充电控制，在串联式充电的基础上，实现电池的精细化均衡充电。

与此同时，设备还具备自定义充电参数配置功能，可在预置充电模式的基础上，自定义配置充电参数，以满足特殊需求。

不论哪种充电模式，充电完成后，充电机都会自动停止或切换到下一个任务。

3.单体电池管理功能

设备具备载波通信功能，可通过智能级联器自动读取电池电子标签信息（包括标称电压、标称容量、厂家、电池编号、历史充电信息等），识别电池编号，记录蓄电池充电过程信息。

设备可根据读取到的蓄电池电子标签信息（包括标称电压、标称容量、厂家、电池编号、历史充电信息等）自动生成智能精细化充电参数，实现一键式启动，并在充电过程中动态监测单体电池充电信息，根据动态监测信息智能调整充电参数，充电任务完成后自动停止充电。

4.自动保护功能

设备具备完善的保护功能，具备输入过（欠）压保护、防反接、短路、过载、缺相、过压、欠压等保护功能，在充电过程中实时监测充电机运行状态和电池状态，当检测到整组或者单体电池异常或充电机工作异常时，充电机自动停止充电，以便对电池进行保护并确保充电操作的安全性。

设备通过智能级联器对电池联接点（极柱）进行温度监测，根据温度情况调整充电参数或切断充电操作，温度过高立即停止充电操作并进行告警，防止热失控现象发生，确保充电安全。

5.监测功能

充电过程中可动态监测充电机运行状态（包括充电、过压、欠压、短路、过载、缺相）以及电压、电流、充入容量、充电时长等运行参数，可通过设备嵌入式管理屏实时呈现，也可接入充电间管理系统进行实时呈现。

6.数据管理功能

具备本地管理软件，可在本地进行充电管理、数据存储、查询和统计。

7.远程管理功能

可与充电间管理系统连接，通过PC机进行远程统一管理。

三、性能特点

Ø  产品采用面向对象的工业化设计，充分考虑用户需求及扩展性，实现全参数本地及远端控制。系统由以下部分组成：交流配电模块、整流模块、直流馈电模块。

Ø  JZ-JXDC01智能充电机可根据不同的充电需求设置不同的充电参数与模式，各路可同时运行充电。

Ø  充电机输出电压DC10-160V，电流0-30A，可同时对1-8节任意数量12V或1-4节24V启动铅酸蓄电池串联充电。

Ø  在预置充电模式的基础上，可在嵌入式控制面板上通过数字设定，在工作范围内自定义设置充电参数，以适应更多蓄电池的充电特性要求。

Ø  严格按照蓄电池充电特性曲线进行自动充电，设计的充电模式是“激活充电→恒流→（均充稳压值）→定压减流→（自动判别）涓流浮充→自动/手动停止”，具有充电速度快、充电还原效率高、无需人工值守、长时间充电无过充电危险的优点。

Ø  10英寸彩色液晶触摸显示屏，中文界面，可在充电过程中实时显示电流、电压曲线。

Ø  设备设有自动检测、充电完成后自动关机，适用于集中充电的场所而且便于监控。

Ø  设备可存储监控数据、充电数据、告警信息等,可大数据量存储。

Ø  设备可以在充电和放电过程中实时查看各支路充电曲线并保存记录。

Ø  设有交流输入过欠压保护,输出过压保护、输出短路保护，过热自动终止充电保护功能，反应速度快、寿命长。

四、技术指标

型号                          JZ-JXDC01

控制模式                  远程控制、本地控制

充电输出电压          DC 10～160V

充电电流                  DC 0～30A

蓄电池容量测量范围  20～300AH

充电效率                  92%

工作电压                  AC 380V±15%（频率：50Hz±5%）

电池类型                  铅酸蓄电池

精度                          电压 ±0.5%；电流 ±1%

过热保护                  过热关机温度阈值：(80～85)℃

散热方式                  强风制冷

保护                          输入过欠压、输出过流（过载）、过温（过热）、过压、短路保护，反接保护

工作环境                  温度-20℃～60℃；湿度5%～90%RH

储藏条件                  -45℃～70℃包装储存

数据通讯方式          RJ45

操作方式                  触摸屏，10英寸

外形尺寸                  480*690*1300mm

设备组成                  主机1台、专用输出线1套（1正1负）、智能级联器4个
